USB 2.0 防护方案

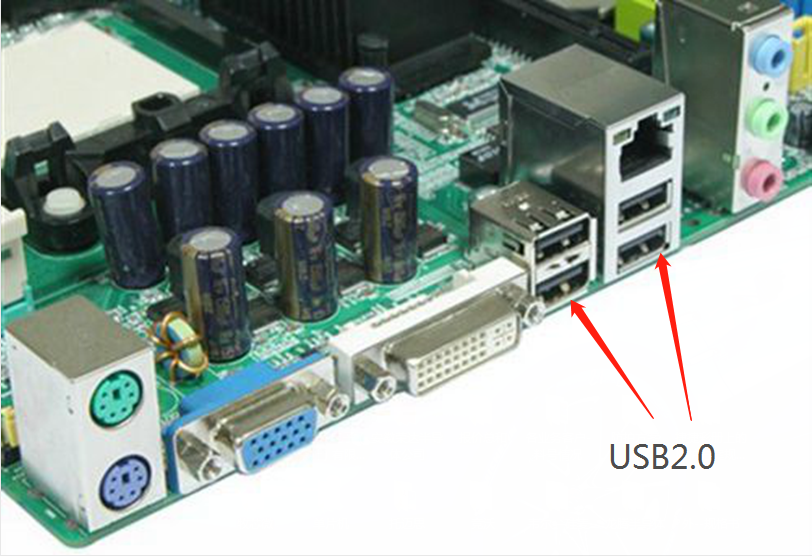

一 、应用背景

    1.USB2.0支持热插拔;

    2.USB2.0的最大传输带宽高达480Mbps;

    3.USB2.0易受静电损坏;

二 、方案阐述

    1.在USB2.0的电源线VBUS，采用保护IC芯片。

    2.在USB2.0的数据线采用一颗TVS，结电容小、残压低、反应速度快、满足USB2.0的高速传输要求。

    3.可通过ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 测试。

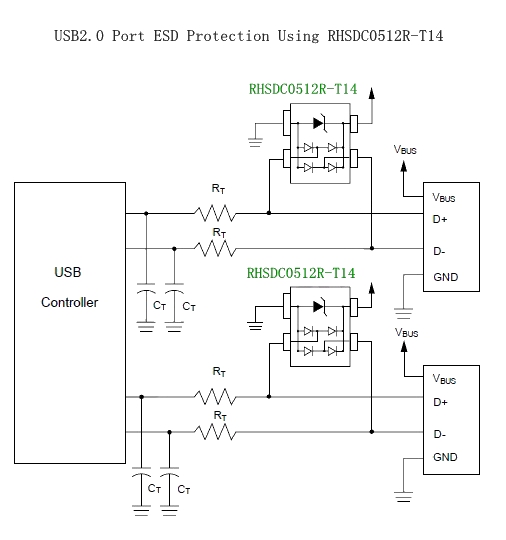

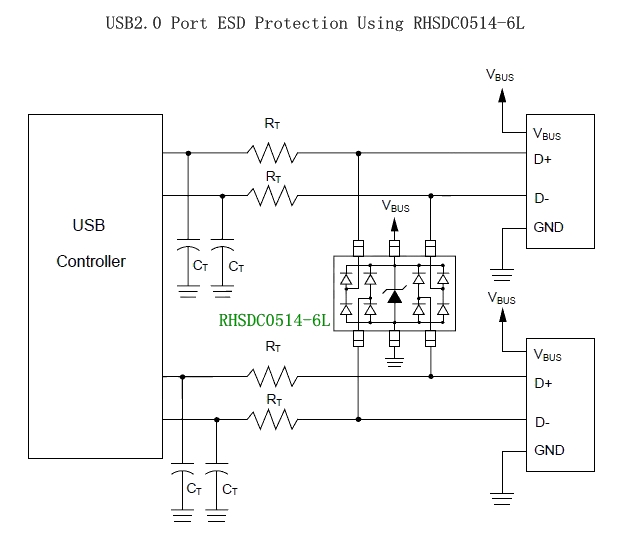

方案防护电路图：
