RS232/RS485接口防护方案

一、应用背景：

       1.RS485/232走线很长，易有过压现象；

       2.RS485/232走线置于室外，易受雷击；

       3.RS485/232走线易受其他线路干扰；

二、方案说明及注意事项：

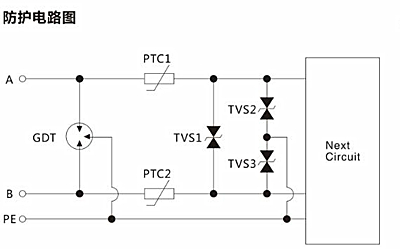

1.前端采用通流量大的GDT，泄放大电流；

2.后端采用反应时间快的TVS，残压低，有效保护RS485/232芯片；

3.中间采用PTC做退藕，让前端GDT更容易动作，达到泄放电流作用。

4.本方案满足IEC61000-4-2、GBT17626.2等静电标准，IEC61000-4-5、GBT17626.5等浪涌标准；

5.本方案在差模，共模均采用的是同型号的TVS和GDT，防护无死角；

6.可通过10/700μS（等效内阻40ohm）、1.2/50-8/20μS测试，具体防护等级需参考GDT和TVS的通流量；

三、方案应用：

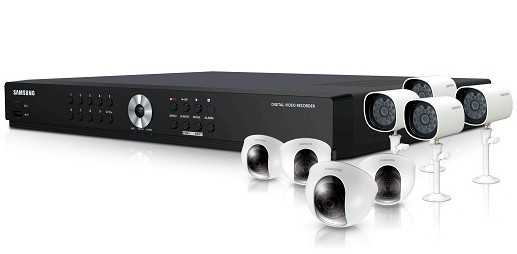

      1.监控/安防系统

      2.门禁系统

      3.铁路信号控制灯

      4..智能交通系统

      5.电表/水表、仪器仪表

      6.光端机
