DVI端口防护方案

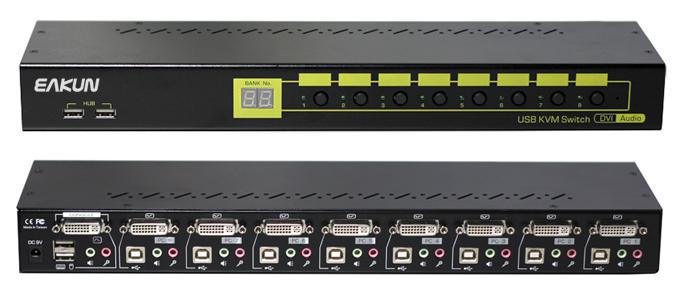

一、应用背景
    1.DVI需要支持热插拔 ;
    2.DVI传输速率可达到8GPBS;
    3.DVII芯片脆弱，易静电损坏 。

二、方案阐述
    1.本方案在DVI的数据线，时钟频率等传输线上采用叁颗TVS，超低电容、减少封装面积、钳位静电电压，可以完整传输信号。
    2.满足IEC61000-4-2静电测试标准。
    3.可通过ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 测试。

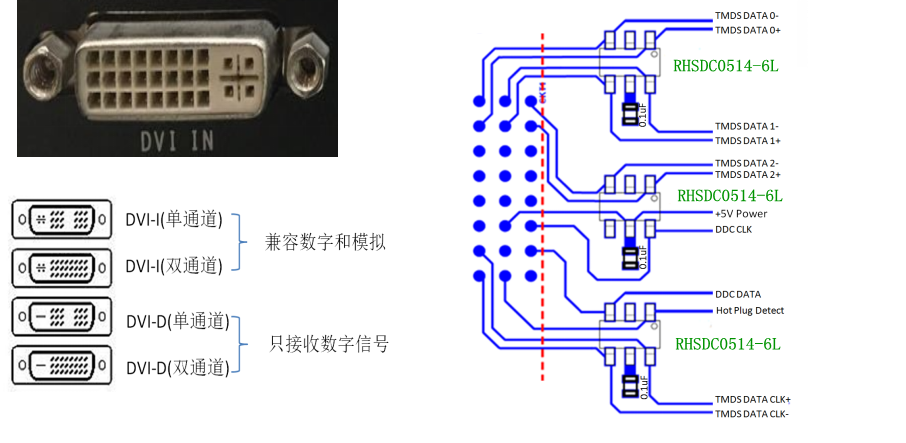

方案防护电路图：
